一、項目說明

本項目為臨沂第三人民醫院部分服務器利舊升級服務實施服務項目，包括服務器虛擬化系統安裝、存儲與SAN交換機配置連接、虛擬化管理平臺搭建的實施服務。本項目采購預算為人民幣3萬元。

二、項目背景

1.臨沂第三人民醫院現有兩臺X3850X6服務器，兩臺存儲，其中一臺型號為IBM DS3500,一臺型號為V3700，一臺IBM B24光纖SAN交換機。

2.兩臺存儲和一臺光纖SAN交換機已經停止使用，DS3500存儲容量為4.36T,V3700存儲容量為8T，光纖SAN交換機為24口。

3.原有的X3850X6服務器都為單系統運行業務，單臺服務器配置為4顆E7-8850 CPU，內存為128G。

二、項目概述

本項目需要為臨沂市第三人民醫院利用現有的資源進行外網虛擬化平臺搭建，解決服務器單服務器運行資源利用率不高及系統運行出現問題的安全性問題，實現外網系統的穩定運行，全面提升了系統的高可靠和安全性。通過本次外網虛擬化平臺的搭建，能夠充分的利用存儲的穩定和高可靠性，將現有的資源進行重新規劃。同時繼續使用醫院現有的計算和存儲硬件資源，保護前期投資不浪費。

三、建設內容

通過兩臺服務器搭建虛擬化平臺，通過光纖SAN交換機連接兩臺存儲，所有的虛擬機運行在虛擬化平臺中。系統和數據存放在高可靠性的存儲中，保證系統和數據的安全性，實現虛擬化平臺里面的虛擬機的HA功能。當物理的一臺服務器出現問題時，另外一臺服務器可以通過虛擬化平臺的HA功能自動接管出現問題物理機里面運行的虛擬機，保證外網業務的連續性運行，保證不影響業務。通過虛擬化平臺管理可以隨時加入利舊的物理服務器，同時也把現有的醫院的資源重新利用起來，同時也增強了外網系統的穩定性、安全性和可靠性。

1.服務器虛擬化系統安裝

要求兩臺X3850X6服務器安裝虛擬化系統，搭建虛擬化平臺。

首先安裝VMware ESXI6.7虛擬化系統，兩臺服務器安裝同樣版本的虛擬化系統，然后部署安裝VMware VCenter，在安裝VCenter平臺時，需要把兩臺物理機同時連接上兩臺共享存儲。

2.存儲與SAN交換機配置連接

要求根據兩臺存儲之前的配置，對現有的物理服務器進行重新配置，兩臺服務器及兩臺存儲都需要連接到光纖SAN交換機上，同時對服務器和存儲進行ZONE配置，使得兩臺服務器都能找到存儲。需要在兩臺存儲中對兩臺服務器做存儲池和卷的配置，使得存儲的容量能給到兩臺服務器，保證兩臺服務器中安裝虛擬機系統是都能保存到兩臺存儲中，保證系統和數據的可靠性和穩定性。

3.搭建虛擬化管理平臺

要求部署安裝VMware VCenter管理平臺，管理平臺需要到共享存儲中，同樣部署安裝VMware VCenter 6.7版本。部署好虛擬化管理平臺后，通過登錄管理平臺把安裝虛擬化系統的兩臺物理機加入到管理平臺中。

加入到管理平臺的服務器，需要建立一個外網的數據中心，進行集群的配置，將兩臺服務器加入到集群中。集群的配置主要是VSphere HA，通過HA的功能實現虛擬機的漂移功能，當出現問題時虛擬機會自動被另外一臺服務器接管。可以保證業務的連續性和穩定性，提高外網系統的安全性，同時虛擬機系統分配的磁盤空間都是存放在高可靠性的存儲中，增加了數據的安全性。

要求管理平臺中把網絡配置成不同的網絡，服務網絡通過雙鏈路接入到兩臺核心交換機上，保證鏈路的冗余性和可靠性。即便其中一條鏈路出現問題，另一根也能保證網絡的連通，保證業務的正常運行。通過做端口的聚合，將兩臺鏈路聚合成雙倍的鏈路，既可以提高網絡帶寬，也可以保證鏈路的冗余，適用于各個科室或?qū)Ｓ玫臉I(yè)務應用使用。根據外網的網絡架構，需要規劃新機房的網段，同時可以兼容原有老機房的網段都可以在管理平臺中使用，原有機房的應用網段可以不用調整IP地址網段，直接可以在平臺中安裝虛擬機，分配原有的網段。

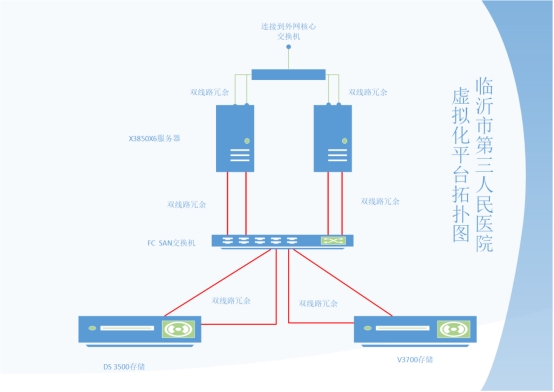

附：拓?fù)鋱D
